韋根讀卡器實現動態二維碼開門應用案例

      寧夏經銷理商蘇總，她們甲方的項目是一卡通項目，使用二維碼開門，但屬于靜態二維碼開門，沒有時間限定，甲方要求能夠?qū)崿F(xiàn)帶有時效的動態二維碼開門，蘇總在網上搜“動態二維碼門禁”找到我們?nèi)_斯二維碼門禁廠家。

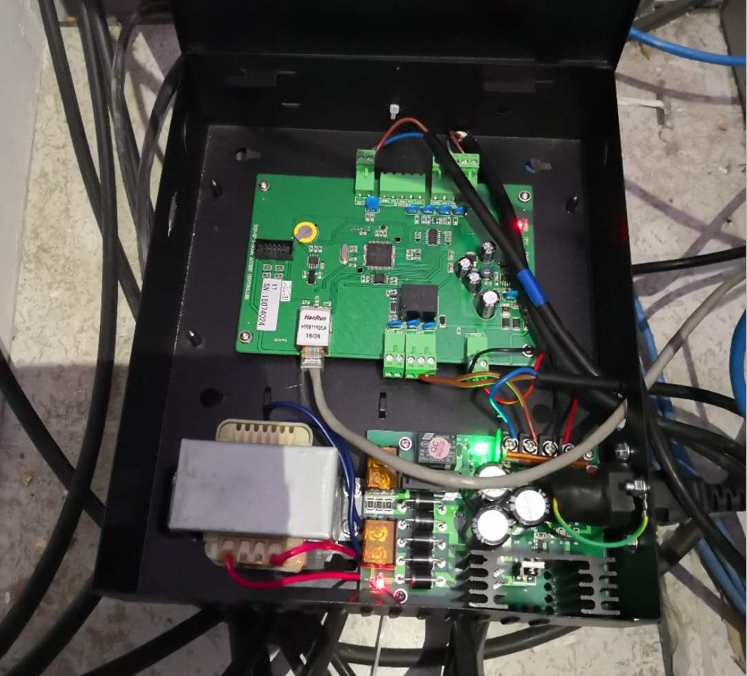

（這是他們現在安裝的靜態二維碼門禁系統）

（目前安裝的靜態二維碼通道閘機）

因為是剛完工的項目，甲方需求變動，蘇總要求：

1、保留原系統，兼容原來的IC卡開門。

2、實現具有時間和次數限制的動態二維碼開門。

3、最好只更換二維碼讀卡器，否決雙系統并存方案。

4、開門數據等要傳到他們已安裝的這個系統上。

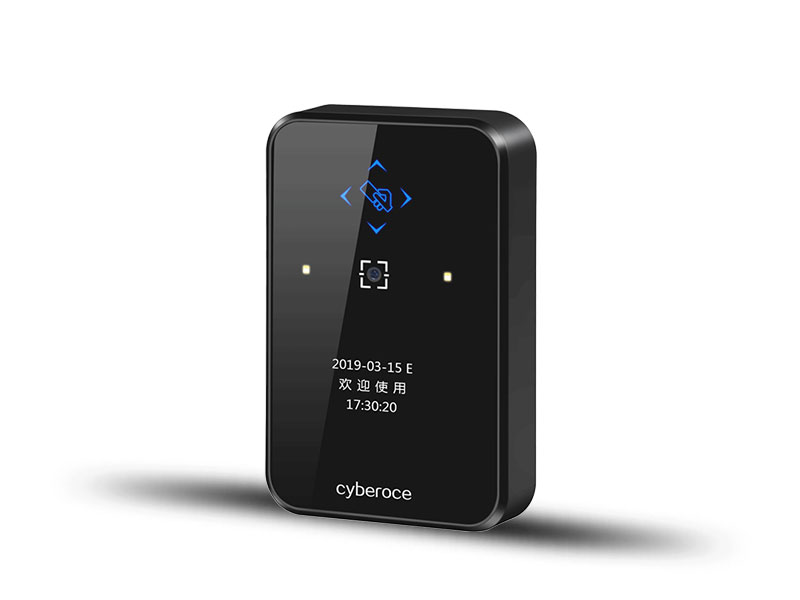

我們的CR02R產品本身就是具有韋根輸出功能，配合我們的小程序使用，可微信搜索“掃碼門禁”了解。如下圖所示，這款產品可以顯示日期、時間等信息，并有合法卡、非法卡提示，同時可識別NFC、IC卡、CPU卡、二代身份證等。尺寸為115*75*22mm，外觀小巧，機身時尚，掃碼識別速度快，可以直接對接客戶系統做二次開發。

為了解決蘇總他們的問題，我們技術人員為客戶定制開發：

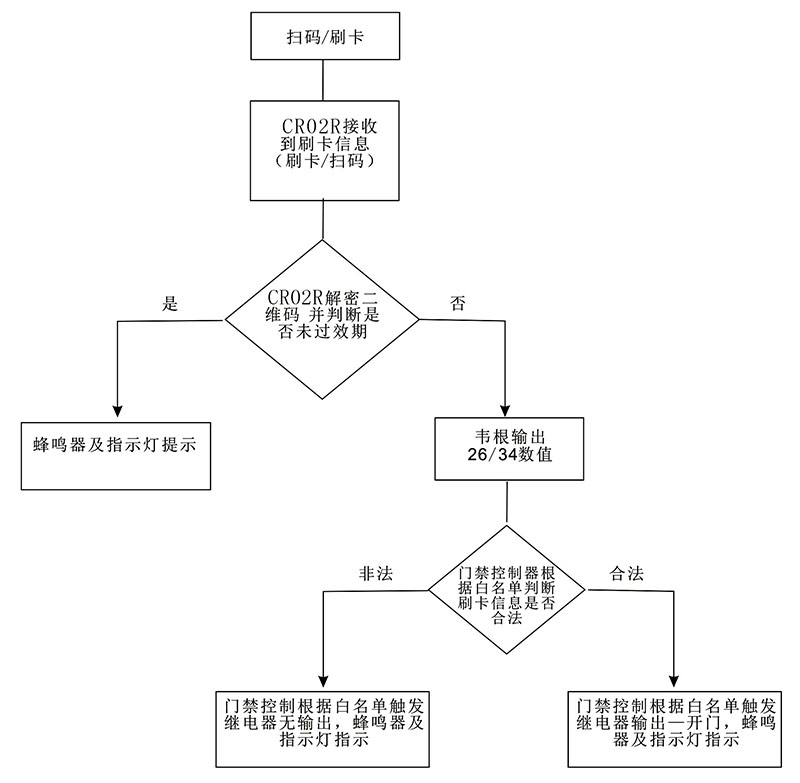

根據客戶實際門禁控制器接口協議，二維碼加密值轉換生成韋根26協議的8位數字，用戶把轉換后的二維碼數字發給管理員，管理員在原系統操作后臺分配開門權限即可使用；原IC卡根據設置規則，按要求設置，可以不用換卡，直接使用原來IC卡。動態時效二維碼的時間判斷是由一體機的時鐘芯片控制。工作原理圖如下：

定制后韋根動態二維碼讀卡器寄給客戶后，客戶在實際應用過程中，因為動態二維碼生成需要使用微信小程序，搜索“掃碼門禁“，或直接掃碼即可添加，

業主需要手機號+驗證注冊后，再把手機轉換為固定卡號

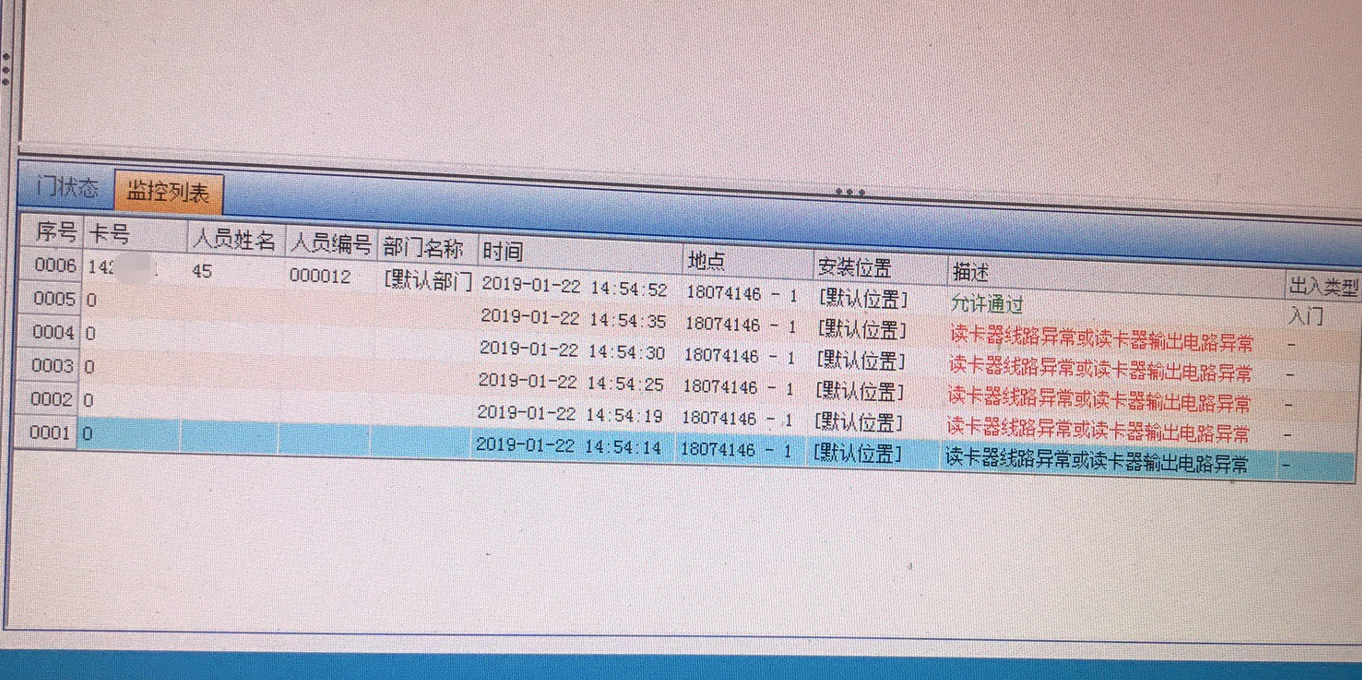

且在實際安裝過程中發現現有系統IC卡號和我們讀卡器識別出來的不一致，不能直接開門，且IC卡扇區加密。識別出來的正常卡號在后臺軟件中顯示為空白(如下圖)。

在他們技術黃經理，把設備拆下直連我們的設備，經過多次測試，找到現有軟件識別出卡號，設置后并開門成功。

      原來他們安裝的系統軟件沒有按標準的韋根轉換方式生成數字，我們技術得到正確開門卡號后，又根據他們技術提供的后臺軟件顯示的數據，進行對比后，很快破解出客戶系統使用的轉換方式，并遠程升級我們讀卡器固件程序。終于解決了客戶現在IC卡不能識別開門問題。

      二維碼和IC識別都解決了，但在更換過程中又出現新問題：每個業主需把生成的固定的卡號發給發卡中心管理人員，這樣在實際操作過程中管理人員和業主都很麻煩。

于是我公司技術迅速給出解決方案。使用軟件快速把手機號轉換成固定的韋根8位數（如下圖），并能快速導到門禁系統中進行權限分配。

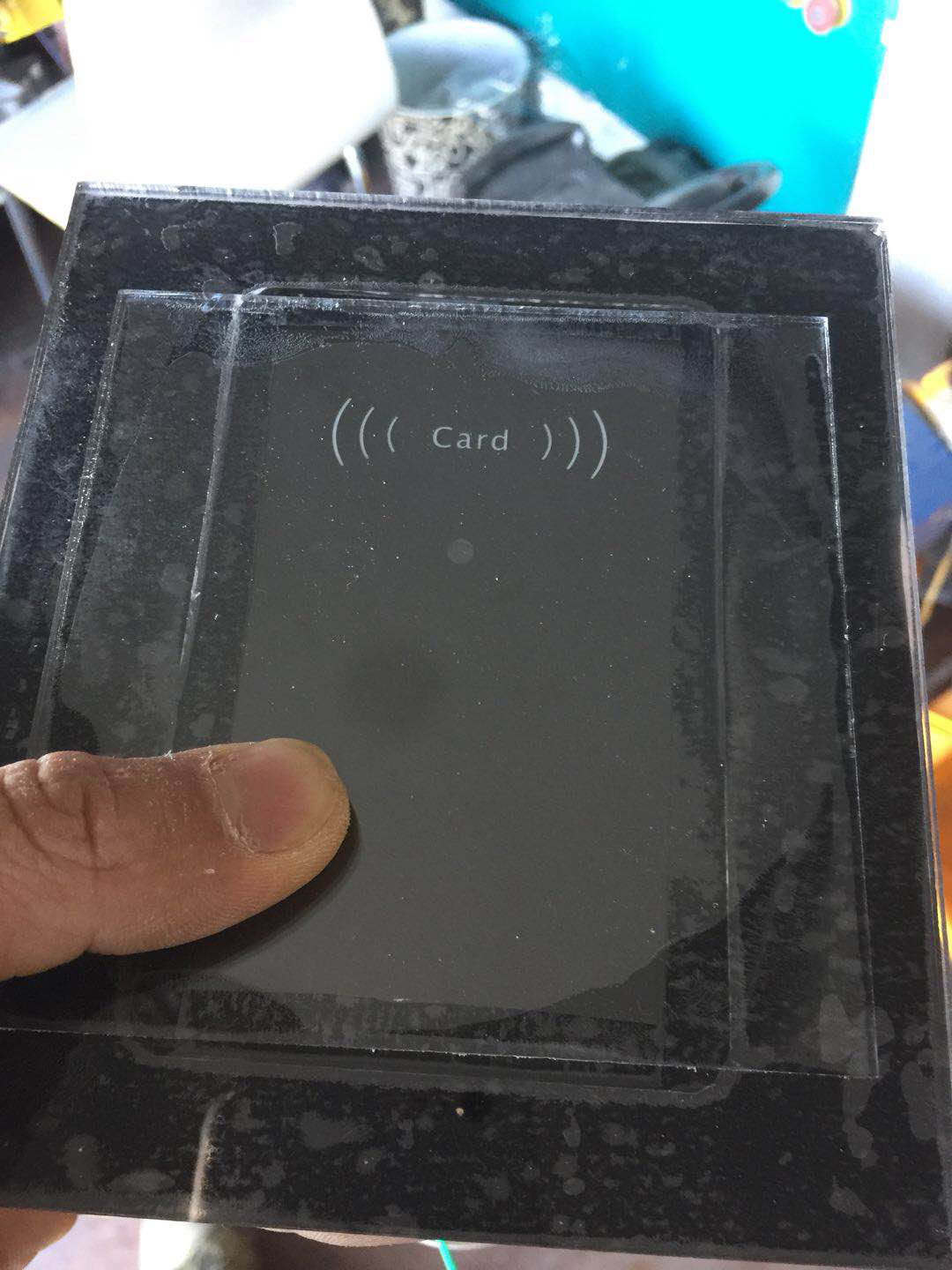

在閘機更換過程，又遇到86盒開孔和我們讀卡器的開孔不一致問題，（如下圖）

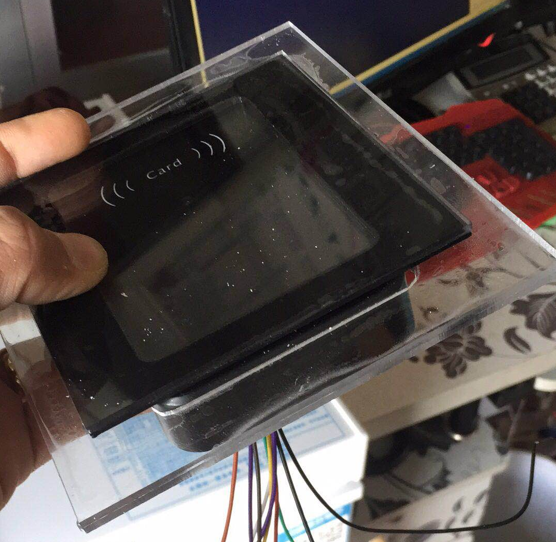

幸好客戶使用亞克力板開孔固定，他們技術黃經理直接使用亞克力板重新開槽固定

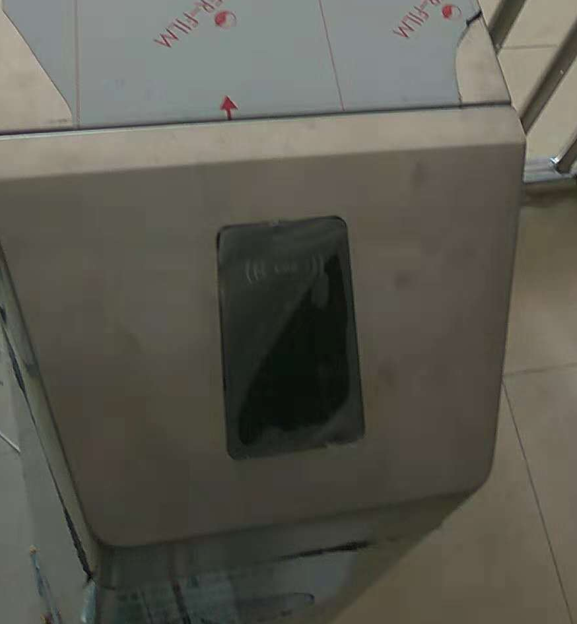

改裝好的閘機圖片如下：

沒有想到改裝一個小小的讀卡器，在實際操作會遇到這么多的問題，在此特別感謝我公司技術人員：彭國成，研發部經理費閃民，售后技術：陳瓊等人鼎力支持，才得以使此項目順利完成。
